| 配置 |
||
 |
 |
 |
| 直流浪涌保护器*1只 | 直流熔断器*4只 |
直流断路器*1只 |
| SYS5-40P/2P ▶ 最大工作电压 : 1500VDC
▶ 执行标准 : IEC/EN 61643-31
▶ 最大放电电流 : 40kA
|
SYF5-32P
▶ 带灯指示，清晰判断熔芯状态
▶ 额定工作电压 : 1000VDC
▶ 熔芯规格 : 10x38mm，20A
|
SYB5-80P/4P
▶ 过载、短路保护
▶ 无极性，双向保护，更容易布线
▶ 执行标准 : IEC/EN60947-2
|
| 规格 | 2路进/1路出 1000VDC(配置二) |
接线图 |
| 输入 | 2路 |
 |
| 输出 | 1路 |
|
| 最大电压 | 1000V | |
| 输入的最大直流短路电流 | 16A | |
| 最大输出电流 | 40A | |

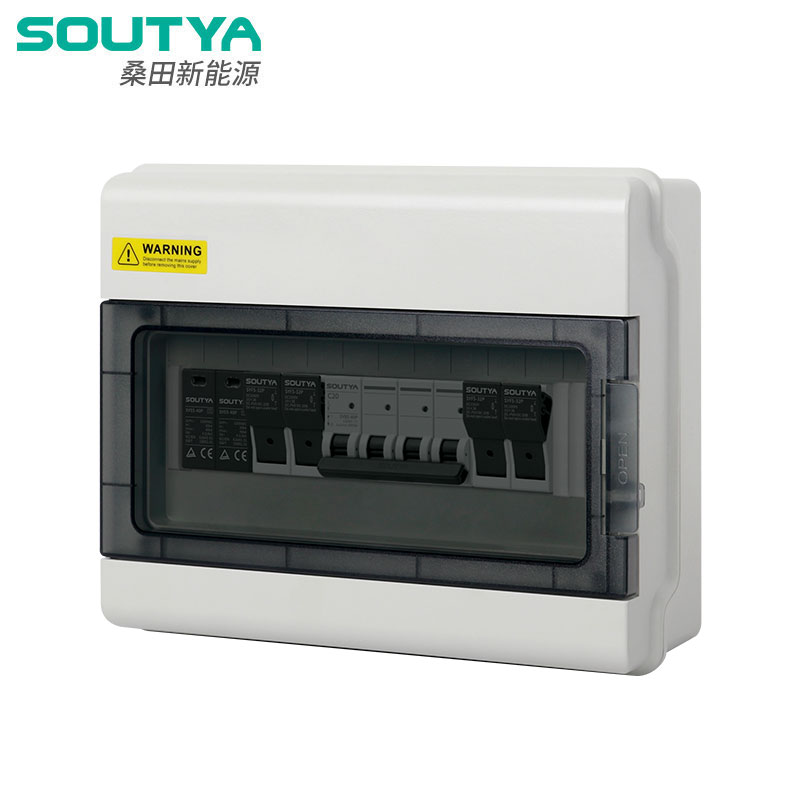

| 配电箱参数 | ||
| 材料 | PC+ABS |
|
| 防护等级 | IP66 |
|
| 冲击防护等级 | IK09 |
|
| 箱体尺寸 | GNB F01-12; L270*W220*H102mm |
|
| 电缆输入接口 | PG09, 2.5 - 16mm2 |
|
| 电缆输出接口 | PG21, 2.5 - 16mm2 |
|
| 环境 | ||
| 工作温度 | -20°C - +60°C |
|
| 湿度 | 99% |
|
| 海拔高度 | 2000m |
|
| 安装方式 | 壁挂式 | |
